高壓膠管總成(17～23MPa) |
|
代號
（訂貨號） |
公稱通徑
DN |
工作壓力
MPa |
d1 |
膠管內
徑d |
膠管外
徑D |
L1 |
最小彎
由半徑 |
重量 |
膠管(kg/m) |
接頭 |
ZY440.1.00 |
6 |
18 |
R1/4 |
6 |
15 |
20 |
100 |
0.316 |
0.102 |
ZY440.2.00 |
R3/8 |
22 |
0.106 |
ZY440.3.00 |
8 |
17 |
R1/4 |
8 |
17 |
20 |
110 |
0.384 |
0.11 |
ZY440.4.00 |
R3/8 |
22 |
0.11 |
ZY440.5.00 |
10 |
23 |
R3/8 |
10 |
21 |
22 |
160 |
0.671 |
0.16 |
ZY440.6.00 |
10 |
22 |
R1/2 |
13 |
25 |
28 |
190 |
0.84 |
0.26 |
ZY440.7.00 |
15 |
21 |
R3/4 |
16 |
30 |
32 |
300 |
1.276 |
0.35 |
|

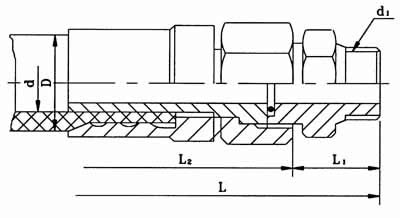

標記示例：高壓膠管總成L=2L1+L2 ZY440.1.00
注：1. 膠管接頭應符合JB1885-77《A型扣壓式膠管接頭》標準的要求；
2. 膠管總成長度L由設計者自行選定，膠管總成的總長為L(zhǎng)=2L1+L2；
3. 若連接螺紋d1不是表中規定值，請?jiān)O(shè)計者自行設計內接頭。 |
|
|
|
